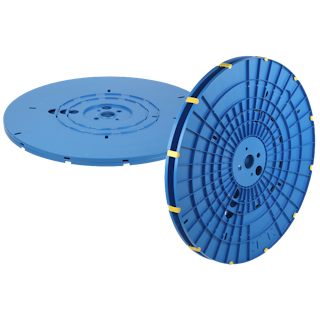

Flansch BSM 800
01 Bandspulen
- Mehrweg
- Wickelgut : Metallbänder, Stanzteile, Bänder, Endlosware, gegurtete Bauteile, Gummiprofile
- Material : PS | Material Information
- Zentral-Bohrung Ø : 56 mm
- Katalog Zuordnung: 01 Bandspulen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 800 | 400 | 20 - 56 | 10 - 160 | 15 | 3770 - 60319 | 2x20+2x13 | 56 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Flansch BSM 800 | 10 | 22.2 | 82x17x83 | 60 | 144 | 80x120x105 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
