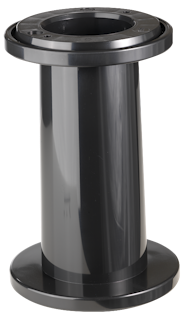

Spule 200/315
05 Spulen mit konischem Kern
- Mehrweg
- Wickelgut : Kupferlackdraht
- Material : ABS | Material Information
- Standard Wickelvolumen : 5073 cm³
- Zentral-Bohrung Ø : 100 mm
- Katalog Zuordnung: 05 Spulen mit konischem Kern
- DIN EN 60264-3-1 Lieferspulen mit konischem Kern - Maße
- DIN EN 60264-3-2 Mehrweg-spulen mit konischem Kern - Spezifikation
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 200 | 112 | 100 | 315 | 265 | 25 | 5073 | 106 | 2 x 16 | 62.5 |
Behälter
| Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
|---|---|---|---|---|---|
| d1 max | h1 max | d2 | d3 | h2 min | |
| Behälter VB 200/315 | 265 | 400 | 215 | 236 | 40 |
Spule in Behälter
| Bezeichnung | Flansch Ø unten | Kern Ø unten | Flansch Ø oben | Kern Ø oben | Gesamthöhe | Wickelbreite | Abstand Bezugsfläche | Flanschdicke oben |
|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | d4 | L1 | L2 | t2 | S1 | |
| Spule 200/315 | 200 | 125 | 190 | 112 | 315 | 265 | 7 | 25 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule 200/315 | 16 | 22 | 68x44x71 | 150 | 199 | 100x120x172 |
| Behälter VB 200/315 | 16 | 26.00 | 89x62x99 | 80 | 124 | 100x120x180 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
Behälter
