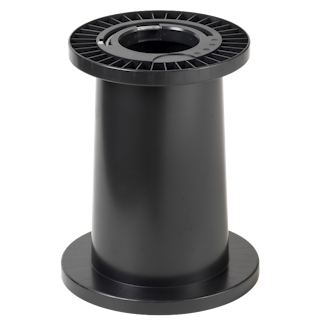

Spule 258/322
19 Spulen und Spulenbehälter
- Einweg
- Wickelgut : Kupferlackdraht
- Material : PS , ABS | Material Information
- Standard Wickelvolumen : 6728 cm³
- Zentral-Bohrung Ø : 100 mm
- Katalog Zuordnung: 19 Spulen und Spulenbehälter
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 258 | 160 | 30.5 - 100 | 322 | 280 | 21 | 6728 |
Behälter
| Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
|---|---|---|---|---|---|
| d1 max | h1 max | d2 | d3 | h2 min | |
| Behälter VB 250/400 | 315 | 500 | 270 | 280 | 50 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule 258/322 | 10 | 12 | 68x44x71 | 120 | 124 | 100x126x207 |
| Behälter VB 250/400 | 0 | 0 | 64 | 169 | 112x120x206 | |
|
