Spule 63/37-E
12 Spulen für Lötdraht, leonische Gespinste
- Einweg
- Wickelgut : leonische Gespinste, Lötdraht
- Material : PP | Material Information
- Standard Wickelvolumen : 100 cm³
- Zentral-Bohrung Ø : 11 mm
- Katalog Zuordnung: 12 Spulen für Lötdraht, leonische Gespinste
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 63 | 37 | 11 | 63 | 49 | 7 | 100 | 15 |
Behälter
| Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
|---|---|---|---|---|---|
| d1 max | h1 max | d2 | d3 | h2 min | |
| Behälter VD 63 | 68 | 66.5 | - | - | - |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule 63/37-E | 400 | 11.6 | 80x40x37 | 0 | - | |
| Behälter VD 63 | 290 | 6.5 | 70x49x33 | 0 | 0 | |
|
Achtung: |
||||||
Technische Zeichnung
Spulen

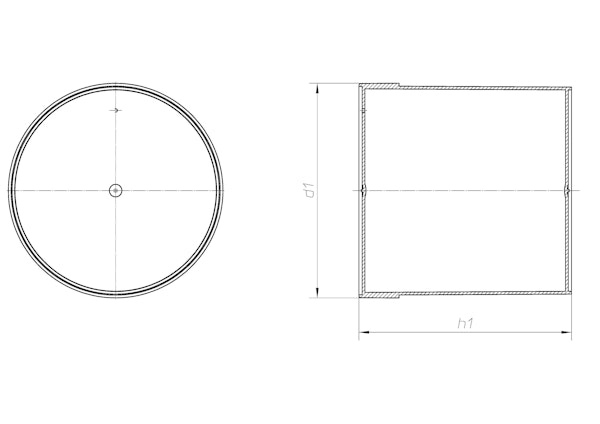

Behälter
