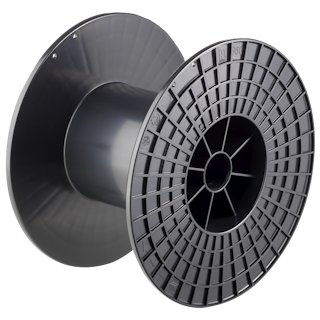

Spule B 60 - vertieft
11 Spulen für Stahlcord, Blankdrähte, Litzen
- Mehrweg
- Wickelgut : Hosewire, Stahlcord, Stahldraht
- Material : ABS , PS | Material Information
- Standard Wickelvolumen : 6060 cm³
- Zentral-Bohrung Ø : 33 mm
- Katalog Zuordnung: 11 Spulen für Stahlcord, Blankdrähte, Litzen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 255 | 117 | 33 | 166 | 151 | 7 | 6060 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule B 60 - vertieft | 27 | 24.5 | 66x54x67 | 330 | 289 | 105x120x196 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
