Spule Demopac® 385/40-260
16 Demopac®
- Mehrweg
- Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen, Schlauch
- Material : PP | Material Information
- Standard Wickelvolumen : 22900 cm³
- Zentral-Bohrung Ø : 40 mm
- Katalog Zuordnung: 16 Demopac®
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 385 | 140 | 40 | 260 | 240 | 10 | 22900 |

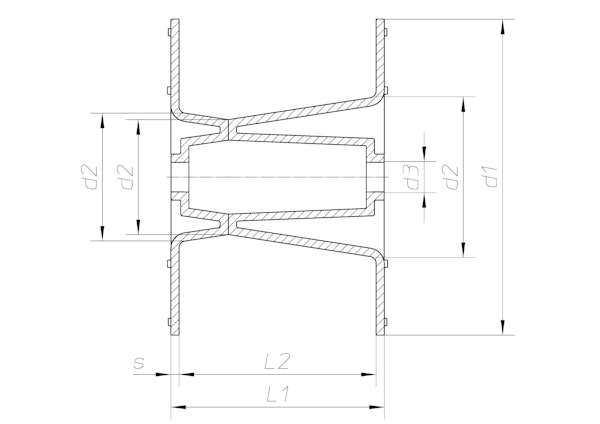

Technische Zeichnung
Spulen
