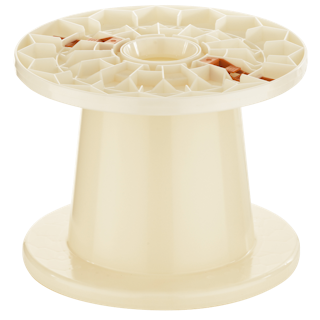

Spule Demopac® 400 x 250
16 Demopac®
- Mehrweg
- Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen, Isoilierte Leitungen, Optische Kabel, Signalkabel
- Material : ABS | Material Information
- Standard Wickelvolumen : 17259 cm³
- Zentral-Bohrung Ø : 80 mm
- Katalog Zuordnung: 16 Demopac®
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 400 | 260 | 80 | 313 | 250 | 25 | 17259 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule Demopac® 400 x 250 | 0 | - | 152 | 339 | 80x120x189 | |
|
Achtung: |
||||||

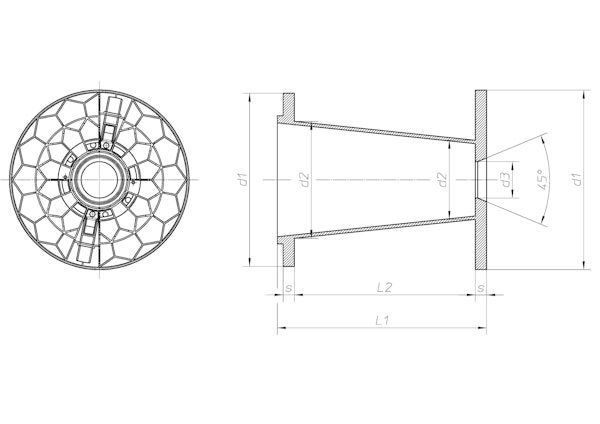

Technische Zeichnung
Spulen
