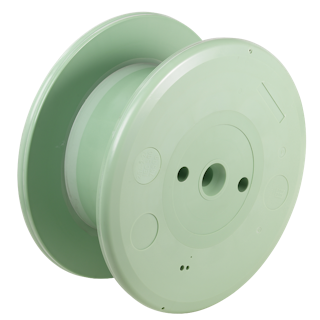

Spule DWF 500
03 Spulen mit zylindrischem Kern DIN EN 60264-2-1
- Mehrweg
- Wickelgut : Blankdrähte, Kupferlackdraht, legierte Drähte, Litze, Stahlseile, Widerstandsdraht, Drilleiter, Metallbänder, Supraleiter, Vierkantdraht
- Material : ABS , PS | Material Information
- Standard Wickelvolumen : 21315 cm³
- Zentral-Bohrung Ø : 36 mm
- Katalog Zuordnung: 03 Spulen mit zylindrischem Kern DIN EN 60264-2-1
- DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße
- DIN EN 60264-2-2 Mehrweg-spulen mit zylindrischem Kern - Spezifikation
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 500 | 315 | 36 | 250 | 180 | 35 | 21315 | 60 | 2 x 26 | 80 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule DWF 500 | 3 | 25.1 | 77x52x53 | 39 | 320 | 100x120x215 |
|
Achtung: |
||||||
Technische Zeichnung
