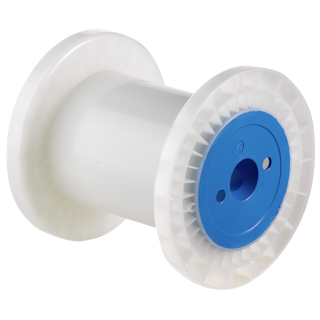

Spule EPA 125-E
04 Spulen mit zylindrischem Kern
- Wickelgut : Edelstahl-Drähte, legierte Drähte
- Standard Wickelvolumen : 725 cm³
- Zentral-Bohrung Ø : 16 mm
- Katalog Zuordnung: 04 Spulen mit zylindrischem Kern
- DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße
Technische Daten - Spulen
Spulen
Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
---|---|---|---|---|---|---|---|---|---|
d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
125 | 80 | 16 | 125 | 100 | 12.5 | 725 | 24 | 2x7 | 20 |
Behälter
Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
---|---|---|---|---|---|
d1 max | h1 max | d2 | d3 | h2 min | |
Behälter VD 125 | 133 | 132 | - | - | - |
Verpackung
Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
---|---|---|---|---|---|---|
Stück | kg | cm | Stück | kg | cm | |
Spule EPA 125-E | 144 | 30.4 | 66x54x67 | 1078 | 224 | 80x120x190 |
Behälter VD 125 | 95 | 12.9 | 66x54x67 | 0 | 0 | |
