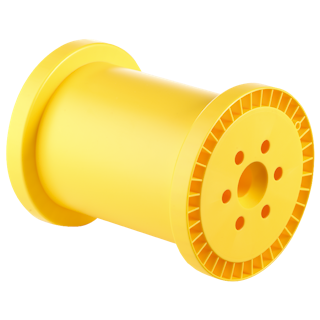

Spule ET 100-E
12 Spulen für Lötdraht, leonische Gespinste
- Einweg
- Wickelgut : leonische Gespinste, Lötdraht
- Material : PS | Material Information
- Standard Wickelvolumen : 282 cm³
- Zentral-Bohrung Ø : 16 mm
- Katalog Zuordnung: 12 Spulen für Lötdraht, leonische Gespinste
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 100 | 80 | 16 | 125 | 100 | 12.5 | 282 | 24 | 2x7 | 20 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule ET 100-E | 196 | 26.4 | 66x54x67 | 600 | 147 | 80x120x90 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
