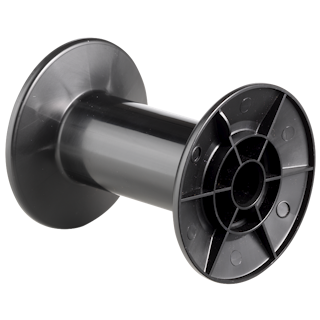

Spule HK 80/16-95

02 Spulen mit konischen Flanschen, 12 Spulen für Lötdraht, leonische Gespinste

  • Einweg
  • Wickelgut : Kupferlackdraht, Webdraht
  • Material : PS , ABS   |   Material Information
  • Standard Wickelvolumen : 321 cm³
  • Zentral-Bohrung Ø : 16 mm
  • Katalog Zuordnung: 02 Spulen mit konischen Flanschen, 12 Spulen für Lötdraht, leonische Gespinste

Technische Daten - Spulen

Spulen

Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen 		Z.-bohrungs Ø
kegeliger Teil 		Mitnahme-
einrichtung 		Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
80 38 16 95 77 9 321

Verpackung

Bezeichnung Karton Gewicht Karton Karton Außenmaße Paletten Gewicht Palette Paletten Aussenmaße
Stück kg cm Stück kg cm
Spule HK 80/16-95 450 25.70 66x54x67 0 -

Achtung:
Soweit Palettenverpackung angegeben ist, werden die Spulen bevorzugt auf diese Art verpackt. Es ist jedoch zu beachten, dass diese nicht in der prallen Sonne gelagert werden dürfen, da es sonst durch Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann.

Technische Zeichnung

Spulen

Datenblatt

Hier können Sie sich alle Informationen als PDF herunterladen.

Download (PDF)
