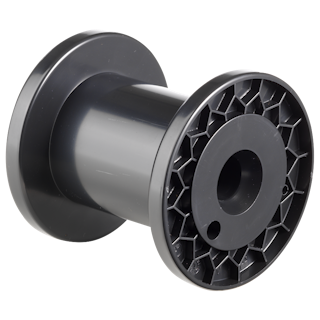

Spule K 80
03 Spulen mit zylindrischem Kern DIN EN 60264-2-1
- Mehrweg
- Wickelgut : Blankdrähte, Kupferlackdraht
- Material : ABS , PS | Material Information
- Standard Wickelvolumen : 196 cm³
- Zentral-Bohrung Ø : 16 mm
- Katalog Zuordnung: 03 Spulen mit zylindrischem Kern DIN EN 60264-2-1
- DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße
- DIN EN 60264-2-2 Mehrweg-spulen mit zylindrischem Kern - Spezifikation
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 80 | 50 | 16 | 80 | 64 | 8 | 196 | 24 | 1x7 | 20 |
Behälter
| Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
|---|---|---|---|---|---|
| d1 max | h1 max | d2 | d3 | h2 min | |
| Behälter VD 80 | 86 | 85 | - | - | - |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule K 80 | 252 | 18.7 | 80 x 40 x 37 | 0 | - | |
| Behälter VD 80 | 330 | 11.8 | 77x52x53 | 0 | 0 | |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
Behälter
