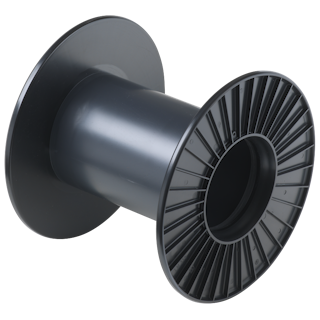

Spule LM 315/127-273
08 LM / EM - Spulen, 07 Übersicht Spulen
- Mehrweg
- Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen
- Material : PS | Material Information
- Standard Wickelvolumen : 14456 cm³
- Zentral-Bohrung Ø : 127 mm
- Katalog Zuordnung: 08 LM / EM - Spulen, 07 Übersicht Spulen
- DIN 46395 Entwurf - Maschinen-Spulen und andere.
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 315 | 160 | 16 - 127 | 273 | 50 - 250 | 11.5 | 2891 - 14456 | 143.5 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule LM 315/127-273 | 0 | - | 72 | 124 | 80x120x183 | |
|
