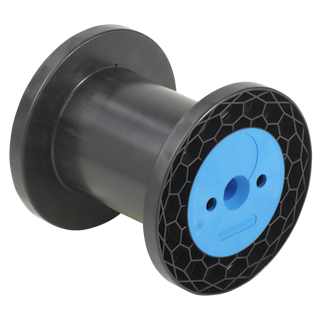

Spule MK 200-R
04 Spulen mit zylindrischem Kern
- Mehrweg
- Wickelgut : Monofile
- Standard Wickelvolumen : 3063 cm³
- Zentral-Bohrung Ø : 22 mm
- Katalog Zuordnung: 04 Spulen mit zylindrischem Kern
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 200 | 125 | 22 | 200 | 160 | 20 | 3063 | 34 | 2x13 | 32 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule MK 200-R | 30 | 29.30 | 66x54x67 | 420 | 392 | 100x120x220 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
