Spule MTL 395/221-240
23 Spulen für Medizintechnik
- Einweg
- Wickelgut : Medizinische Schläuche, Kapilarrohre, Schlauch
- Material : PS , ABS | Material Information
- Standard Wickelvolumen : 17780 cm³
- Zentral-Bohrung Ø : 221 mm
- Katalog Zuordnung: 23 Spulen für Medizintechnik
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 395 | 240 | 221 | 240 | 230 | 5 | 17780 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule MTL 395/221-240 | 0 | - | 48 | 87 | 80x120x212 | |
|
Achtung: |
||||||

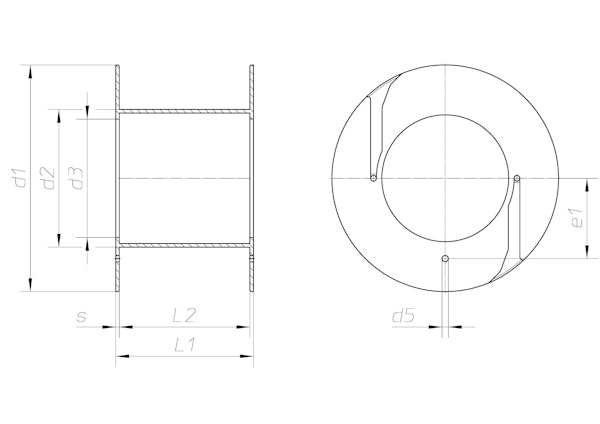

Technische Zeichnung
Spulen
