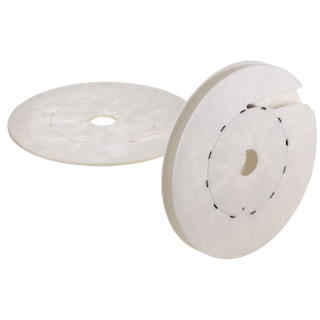

Spule MTL 560/76-372
23 Spulen für Medizintechnik
- Wickelgut : Kapilarrohre
- Material : PS | Material Information
- Standard Wickelvolumen : 60949 cm³
- Zentral-Bohrung Ø : 76 mm
- Katalog Zuordnung: 23 Spulen für Medizintechnik
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 560 | 315 | 76 | 372 | 362 | 5 | 60949 |
Technische Zeichnung
Spulen
