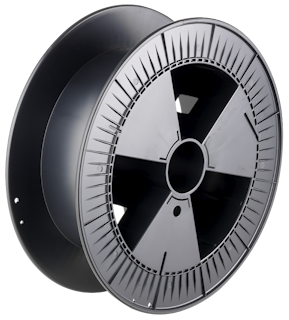

Spule SD 300 K
06 Schweißdrahtspulen, 27 Spulen für 3D-Drucker, 24 Spulen für Photovoltaik/Flachbänder
- Einweg
- Wickelgut : Heft-Draht, Schweißdraht, Metallbänder, 3 D Drucker Filamente
- Material : PS , ABS | Material Information
- Standard Wickelvolumen : 3220 cm³
- Zentral-Bohrung Ø : 51.50 mm
- Katalog Zuordnung: 06 Schweißdrahtspulen, 27 Spulen für 3D-Drucker, 24 Spulen für Photovoltaik/Flachbänder
- DIN EN ISO 544 Schweißzusätze
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 300 | 212 | 51.5 | 103 | 91 | 6 | 3220 | 1x10 | 44.5 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule SD 300 K | 40 | 27.50 | 80,5x61,5x76,5 | 360 | 248 | 110x130x205 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
