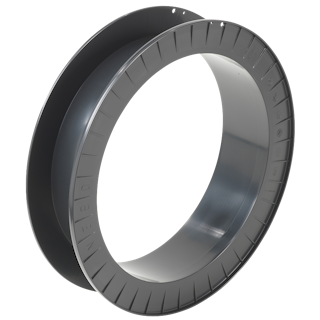

Spule SH 390/93,5
06 Schweißdrahtspulen
- Mehrweg
- Wickelgut : Schweißdraht, Schlauch
- Material : PS , ABS | Material Information
- Standard Wickelvolumen : 3865 cm³
- Zentral-Bohrung Ø : 305 mm
- Katalog Zuordnung: 06 Schweißdrahtspulen
- DIN EN ISO 544 Schweißzusätze
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 396 | 310 | 305 | 93.5 | 80 | 4 | 3865 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule SH 390/93,5 | 36 | 24 | 82x76x77 | 180 | 116 | 110x120x195 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
