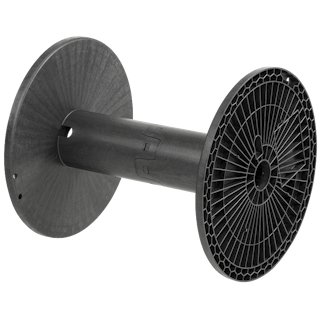

Spule USR 435/56-485
15 Spulen für Kabel und Leitungen
- Mehrweg
- Wickelgut : Gummiprofile, Schlauch, konfektionierte Leitungen, Optische Kabel, Signalkabel
- Standard Wickelvolumen : 60673 cm³
- Zentral-Bohrung Ø : 56 mm
- Katalog Zuordnung: 15 Spulen für Kabel und Leitungen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 435 | 125 | 56 | 485 | 445 | 20 | 60673 | 1x24 | 76 |

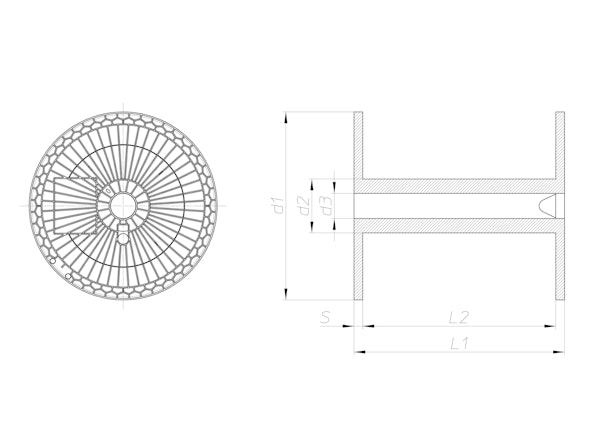

Technische Zeichnung
Spulen
