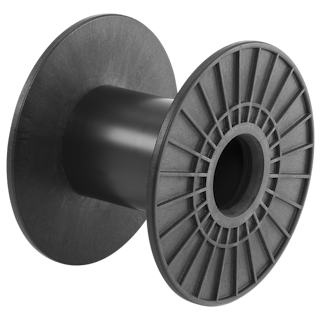

Spule VM 450/127-321
07 Übersicht Spulen, 09 VM - Spulen
- Mehrweg
- Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen
- Material : ABS | Material Information
- Standard Wickelvolumen : 36373 cm³
- Zentral-Bohrung Ø : 127 mm
- Katalog Zuordnung: 07 Übersicht Spulen, 09 VM - Spulen
- DIN 46395 Entwurf - Maschinen-Spulen und andere.
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 450 | 200 | 16 - 127 | 321 | 50 - 285 | 18 | 6381 - 36374 | 143.5 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule VM 450/127-321 | 0 | - | 36 | 197 | 80x120x211 | |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
