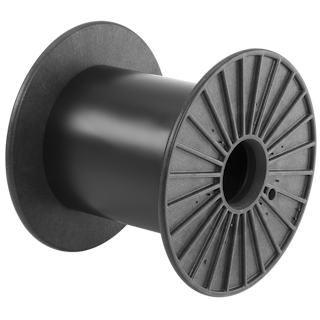

Spule VM 500/127-420
07 Übersicht Spulen, 09 VM - Spulen
- Mehrweg
- Wickelgut : Blankdrähte, Datenkabel, Energiekabel, extrudierte Leitungen
- Material : ABS | Material Information
- Standard Wickelvolumen : 44999 cm³
- Zentral-Bohrung Ø : 127 mm
- Katalog Zuordnung: 07 Übersicht Spulen, 09 VM - Spulen
- DIN 46395 Entwurf - Maschinen-Spulen und andere.
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 500 | 315 | 16 - 127 | 420 | 50 - 425 | 20 | 5921 - 50328 | 143.5 | 1 x 24 | 112 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule VM 500/127-420 | 0 | - | 20 | 164 | 100x120x187 | |
|
Achtung: |
||||||
Technische Zeichnung
