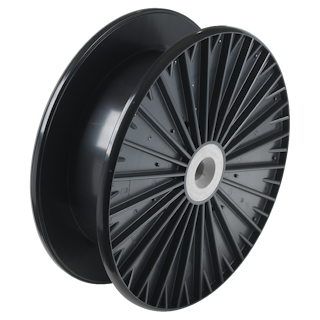

Spule VM 710/51-250

03 Spulen mit zylindrischem Kern DIN EN 60264-2-1

Mehrweg
Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen, Drilleiter, Profildrähte, Supraleiter, Vierkantdraht, Flechtdraht, Kupferlackdraht, legierte Drähte, Litze
Material : ABS | Material Information
Standard Wickelvolumen : 35922 cm³
Zentral-Bohrung Ø : 51 mm
Katalog Zuordnung: 03 Spulen mit zylindrischem Kern DIN EN 60264-2-1
DIN 46395 Entwurf - Maschinen-Spulen und andere.
DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße
DIN EN 60264-2-2 Mehrweg-spulen mit zylindrischem Kern - Spezifikation

Technische Daten - Spulen

Flansch Ø	Kern Ø	Zentral-Bohrung Ø	Breite	Wickelbreite	Flanschdicke	Wickel- volumen	Z.-bohrungs Ø kegeliger Teil	Mitnahme- einrichtung	Mitnahme- distance
d1 [mm]	d2 [mm]	d3 [mm]	L1 [mm]	L2 [mm]	S [mm]	V [cm³]	d4 [mm]	d5 [mm]	E1 [mm]
710	500	51	250	180	35	35922		2 x 26	140

Bezeichnung	Karton	Gewicht Karton	Karton Außenmaße	Paletten	Gewicht Palette	Paletten Aussenmaße
	Stück	kg	cm	Stück	kg	cm
Spule VM 710/51-250	0	-		12	230	80x132x172
Achtung: Soweit Palettenverpackung angegeben ist, werden die Spulen bevorzugt auf diese Art verpackt. Es ist jedoch zu beachten, dass diese nicht in der prallen Sonne gelagert werden dürfen, da es sonst durch Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann.
