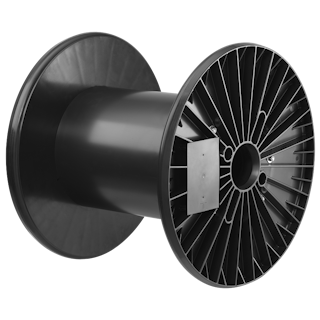

Spule VMV 750/127-660 V VR

00 Neue Produkte, 07 Übersicht Spulen, 09 VM - Spulen

Mehrweg
Wickelgut : Kabel, Datenkabel, Energiekabel, extrudierte Leitungen, Isoilierte Leitungen, Optische Kabel, Signalkabel, Drilleiter, Metallbänder, Profildrähte, Supraleiter, Vierkantdraht, Bindedraht, Blankdrähte, Edelstahl-Drähte, Federdraht, Flechtdraht, Heft-Draht, Kupferlackdraht, legierte Drähte, Litze, Stahlcord, Stahldraht, Stahlseile, Webdraht
Material : ABS | Material Information
Standard Wickelvolumen : 177028 cm³
Zentral-Bohrung Ø : 127 mm
Katalog Zuordnung: 00 Neue Produkte, 07 Übersicht Spulen, 09 VM - Spulen
DIN 46395 Entwurf - Maschinen-Spulen und andere.

Technische Daten - Spulen

Flansch Ø	Kern Ø	Zentral-Bohrung Ø	Breite	Wickelbreite	Flanschdicke	Wickel- volumen	Z.-bohrungs Ø kegeliger Teil	Mitnahme- einrichtung	Mitnahme- distance
d1 [mm]	d2 [mm]	d3 [mm]	L1 [mm]	L2 [mm]	S [mm]	V [cm³]	d4 [mm]	d5 [mm]	E1 [mm]
750	400	16 - 127	660	60 - 560	50	18967 - 177028	143.5	2x36	100

Bezeichnung	Karton	Gewicht Karton	Karton Außenmaße	Paletten	Gewicht Palette	Paletten Aussenmaße
	Stück	kg	cm	Stück	kg	cm
Spule VMV 750/127-660 V VR	0	-		2	-	80x80x147
Achtung: Soweit Palettenverpackung angegeben ist, werden die Spulen bevorzugt auf diese Art verpackt. Es ist jedoch zu beachten, dass diese nicht in der prallen Sonne gelagert werden dürfen, da es sonst durch Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann.
