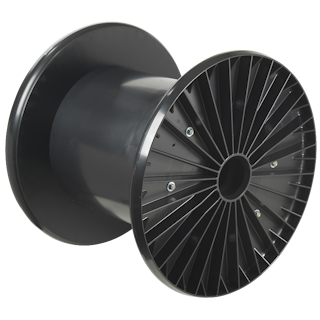

Spule VMV 800/127-680 V VR
07 Übersicht Spulen, 09 VM - Spulen
- Mehrweg
- Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen, Drilleiter, Metallbänder, Supraleiter, Vierkantdraht, Blankdrähte, Edelstahl-Drähte, Flechtdraht, legierte Drähte, Litze, Stahlseile
- Material : ABS | Material Information
- Standard Wickelvolumen : 171530 cm³
- Zentral-Bohrung Ø : 127 mm
- Katalog Zuordnung: 07 Übersicht Spulen, 09 VM - Spulen
- DIN 46395 Entwurf - Maschinen-Spulen und andere.
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 800 | 500 | 16 - 127 | 680 | 60 - 560 | 60 | 18378 - 171531 | 143.5 | 2 x 32 | 127.5 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule VMV 800/127-680 V VR | 0 | - | 2 | - | 80x80x152 | |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
