26 Bandspulen mit glattem Flansch
Spulen für gegurtete Bänder, Stanzteile und Extrusionsprodukte mit glatten Flanschaussenseiten ermöglichen eine einfache Reinigung für Sauberraum und Reinraum Anwendungen.
| Bezeichnung | Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] | |
Spule FLI 385/22-30
|
385 | 200 | 22 | 30 | 10 - 260 | 5 | 850 - 22100 | |||
Spule FLI 500/40-260
|
500 | 200 | 40 | 260 | 10 - 260 | 5 | 1649 - 42883 | |||
Spule FLI 588/22-30
|
588 | 200 | 22 | 30 | 10 - 260 | 5 | 2401 - 62434 |

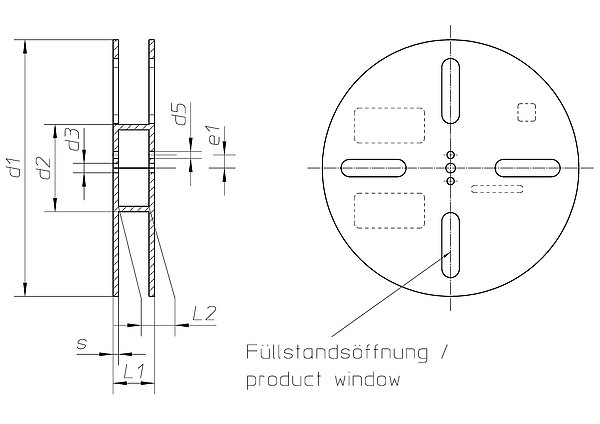

Technische Zeichnung
