12 Spulen für Lötdraht, leonische Gespinste
Bevorzugte Verwendung für Lötwerkstoffe und Leonische Gespinste
TOLERANZEN
Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.
Material
Die möglichen Materialien der Spulen sind angegeben.
Es bedeutet:
PS = hochschlagfestes Polystyrol
ABS = Acrylnitril-Butadien-Styrol
PP = Polypropylen
SAN = Styrol-Acrylnitrit-Copolymere.
Verschiedene Farben sind möglich.
Nähere Angaben können Sie unseren Werkstoffblättern entnehmen. Standardfarbe für nachstehende Spulen ist anthrazit, andere Farben sind möglich.
| Bezeichnung | Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] | |
Spule 26/2
|
39 | 21 | 9 | 44 | 38 | 3 | 32 | |||
Spule 50/28-E
|
50 | 28 | 11 | 50 | 38 | 6 | 51 | 15 | ||
Spule 108/1
|
50 | 20 | 16 | 90 | 80 | 5 | 132 | |||
Spule 172/1
|
60 | 20 | 16 | 90 | 80 | 5 | 201 | |||
Spule 63/37-E
|
63 | 37 | 11 | 63 | 49 | 7 | 100 | 15 | ||
Spule 80 E
|
80 | 50 | 16 | 80 | 64 | 8 | 196 | 24 | 2x7 | 20 |
Spule HK 80/16-95
|
80 | 38 | 16 | 95 | 77 | 9 | 321 | |||
Spule Mefo 220/4
|
80 | 37 | 16 | 90 | 80 | 5 | 316 | |||
Spule 100/50-E
|
100 | 50 | 16 | 100 | 80 | 10 | 471 | 24 | 2x7 | 20 |
Spule ET 100-E
|
100 | 80 | 16 | 125 | 100 | 12.5 | 282 | 24 | 2x7 | 20 |
Spule MeFo 120
|
120 | 42 | 16.3 | 90 | 80 | 5 | 793 | |||
Spule MeFo 120/21
|
120 | 42 | 16.3 | 120 | 82 | 19 | 787 | |||
Spule MeFo 160
|
160 | 65 | 16.3 | 93 | 80 | 6.5 | 1343 |

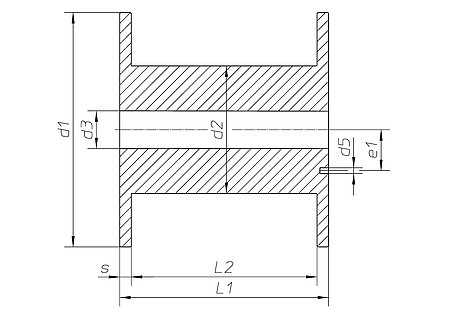

Technische Zeichnung
Spulen
